HMP-II四路图象采集模块

资料下载用户手册计算机管理软件

1. 概述

   HMP-II系列图象采集模块实现将CVBS模拟视频信号(PAL制或NTSC制)采集、压缩成标准JPEG格式的图象文件。本模块具有采集压缩速度快、图象质量好、产生的JPEG文件小、接口通信速率高(UART接口最高达576Kbps/SPI接口最高达2Mbps)、支持日期时间和/或字符叠加等特点,适合需要嵌入式图象采集的各种应用,特别是无线或低速率网络通信下的图象应用(如:无线监控等)。

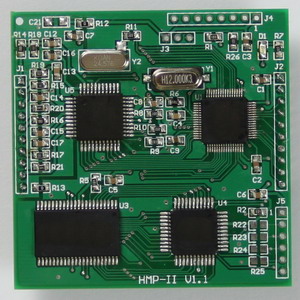

(HMP-II模块)

(HMP-II演示板)

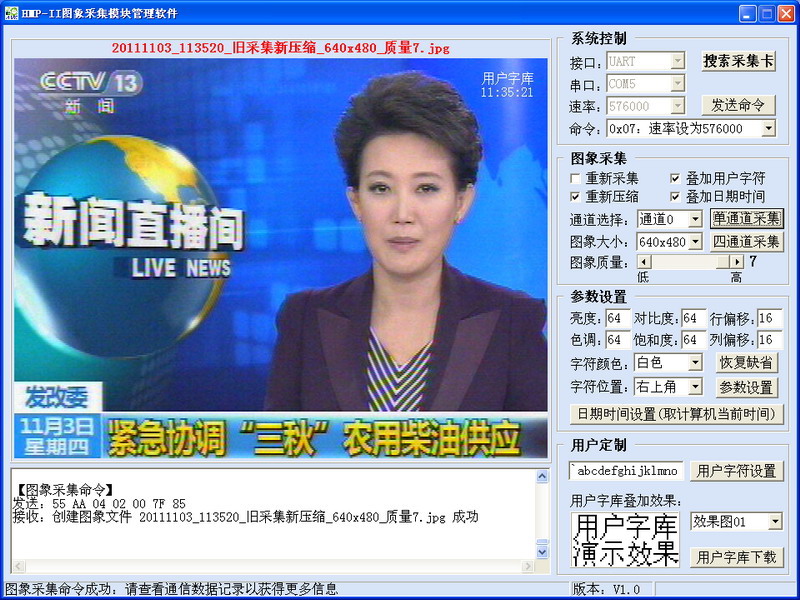

(HMP-II管理软件)

2. 应用领域

   * 有线/无线监控

   * 家庭智能安防

   * 车载监控

   * 可视门禁

   * 仪器仪表

   * 工业控制

   * 无人职守

   * 环境监控

   * 远程抄表

   * 应用图象采集的其他领域

3. 功能特点

   * 将输入的CVBS模拟视频信号(PAL和NTSC制式)采集、压缩成JPEG图象文件,支持四路模拟视频输入,可分别对每路模拟视频信号进行采集和/或压缩。

   * 能够自动检测各通道的模拟视频信号是否存在并检测视频信号的稳定性,从而保证了视频数据采集的可靠性和图象的高品质。

   * 分数据采集(即A/D转换)与JPEG压缩两个步骤处理,每个步骤均可单独控制,可灵活组合以实现不同的控制需求(如:主机可以只采集不压缩、采集一次后以不同图象质量和字符叠加多次压缩、重新读取上次已压缩好的图象等)。

   * 数据采集时可设置视频通道、亮度、对比度、色饱和度、色调等参数。

   * JPEG压缩时可设置2种图象分辨率(320*240和640*480)、8级图象质量、行偏移、列偏移、字符叠加等参数。其中行偏移和列偏移用于适应PAL和NTSC制式的模拟视频信号以及视频信号不够标准的各类摄像头。

   * 字符叠加包括日期时间叠加、用户字符叠加、8种字符颜色选择、叠加位置选择(图象左上角或右上角)、日期时间设置、用户字库下载等功能,可以实现日期时间、常用ASCII码、汉字、图象的叠加,以及ASCII码、汉字、图象和时间的混合叠加;支持最多16个用户字符和用户字库(用于实现汉字和图象叠加)。

   * 模块内部能够缓存最后一次采集成功的数据和压缩成功的JPEG图象,但重新采集后缓存的JPEG图象将失效(若采集失败则缓存的采集数据也失效),重新压缩失败后缓存的JPEG图象也将失效。

   * 支持UART异步串口和SPI同步串口两种通信接口(只能使用其中一种,不能同时使用),其中UART接口速率可支持从38.4K—576.0Kbps的7级速率(缺省115.2Kbps),SPI接口速率最高可达2Mbps。

   * 工作电压:3.1—3.5V;最大工作电流:<300mA@3.3V,待机电流:<50mA@3.3V,模块尺寸:60mm*60mm。
