OSDG 通用字符叠加芯片/模块

1. 概述

    CMV-OSDG字符叠加芯片实现在模拟视频信号上叠加文本和图形的功能，支持标准CVBS信号（PAL/NTSC制式）。本芯片采用虚拟屏幕技术，将视频显示区域虚拟为一个320*240的显示屏，用户可以在此虚拟显示屏上显示日期时间、文本、直线、图象信息，DMA直接访问内存可实现一些高级或特殊应用；支持两种颜色和四种显示模式，能够内部产生灰度级视频；芯片内置16点阵ASCII码和1000个GB2312常用汉字（黑体，常用汉字可定制下载），通过外接SPI存储器支持16点阵和20点阵的GB18030大汉字库（包括所有简/繁体汉字，可选多种字库）；UART串口可以很方便与其他电路接口。本芯片具有叠加功能强大、控制方便、可扩展性强等特点，满足不同行业和领域的字符叠加应用要求。

(OSDG模块)

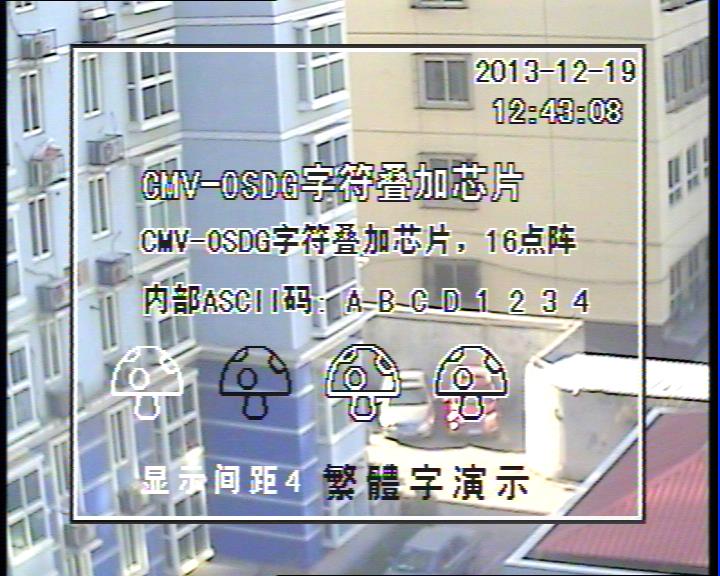

(OSDG字符叠加效果-外部视频）

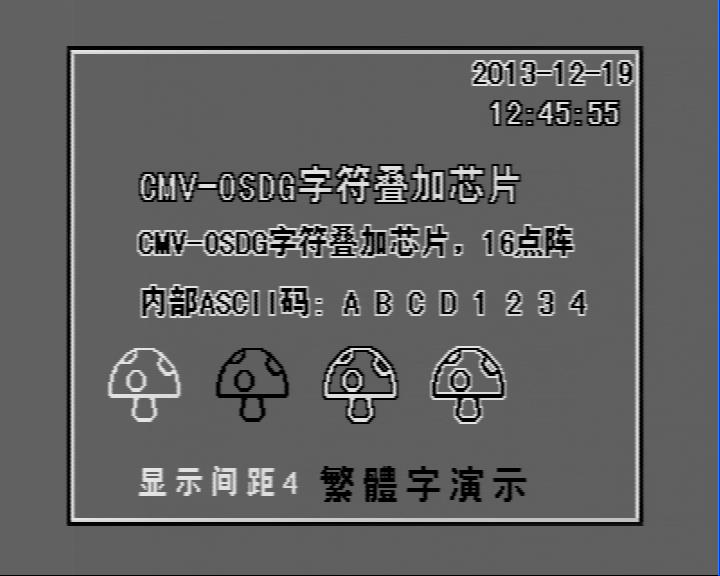

(OSDG字符叠加效果-内部视频）

2. 功能特点

   * 本芯片实现在模拟视频信号（PAL或NTSC制式）上叠加文本符号和图象的功能，视频信号的制式由特定引脚设置。

   * 本芯片采用虚拟屏幕技术，将模拟视频显示区域映射成一个分辨率为320*240的虚拟屏幕，用户可以在这个虚拟屏幕的任意位置写入日期时间和文本图象内容，超出虚拟屏幕的内容将被自动裁减掉。

   * 当没有外部视频信号时能自动产生灰色视频信号继续显示叠加的信息，外部视频信号是否有效由专门的引脚给出指示并用作内、外视频源切换的控制信号（需外部电路配合）。

   * 支持设置虚拟屏幕相对模拟视频显示区域的行、列偏移以使虚拟屏幕处于实际显示区域的中央位置，本功能用于适应各种外部行/场同步分离电路和不同制式的视频输入信号，调整范围为行偏移0—15、列偏移0—15，内、外视频信号可分别设置此参数。

   * 支持使能/禁止字符叠加（缺省使能），芯片上电后会自动显示前景色和背景色组成的虚拟屏幕边框以方便用户校准虚拟屏幕到实际视频显示的中央。

   * 支持两种不同的显示颜色：前景色和背景色（由外部硬件决定颜色，通常前景色为白色、背景色为黑色）。可组合成四种显示模式：前景色显示、背景色显示、前景色加背景色边框显示、背景色加前景色边框显示。

   * 支持日期时间和字符叠加显示的字符间距设置，范围为0—15点；支持区域或全屏清除功能，可以清除指定矩形区域内已叠加的文本和图象内容（日期时间除外）。

   * 内置RTC时钟，每小时计时误差<1秒（建议每天至少校时1次）；支持日期和/或时间的显示，日期格式为“年/月/日”、时间格式为“时:分:秒”（分隔符号可设置，年份可选2位或4位数字），上电缺省为2000年01月01日12时整（掉电后无法保持时间）。

   * 内置字库包括：96个8*16点阵ASCII码、最多1023个16*16点阵常用GB2312汉字（黑体，汉字可用户定制下载）。

   * 支持外接2M字节SPI存储器扩展字库，外部字库支持16*16和20*20点阵两种大小的字体，包括96个ASCII码、188个国标A1/A3区全角符号、国标GB18030大汉字库（可显示所有繁体字和生僻字），可选黑体、宋体、幼圆三种字库。外部字库既可以通过芯片的UART串口通信下载，也可通过其他方式预先写入SPI存储器。

   * 支持单色位图图象显示，除支持上述四种显示模式外，还允许以覆盖或重叠模式显示；使用图象方式可以显示任意大小的汉字、符号和图形标志（图像大小受限于通信协议帧长度）。

   * 支持直线绘制功能，可设置图层（前景色或背景色）、直线模式（水平或垂直）、线条宽度（1-7像素）、线条长度、起始的左上角坐标等参数。建议：线条至少2个像素宽。

   * 支持DMA直接访问显存，可设置图层（前景色或背景色）、显示模式（覆盖或与原数据异或）、连续写入字节数、间隔字节数、显示缓存起始地址等参数。用于大图形显示和高级应用（如：动画、滚动广告等效果）。

   * 内部存储器提供最大1K字节的静态命令存储空间，芯片每次复位后自动执行静态命令，用于实现个性化开机画面（如：设置显示参数、初始化界面等）。静态命令与通信协议中的命令格式基本相同，仅在每条通信命令后额外增加一个字节的时间参数（表示当前命令执行后暂停0—25.5秒，时间单位为0.1秒），注意：只有当静态命令全部执行完毕后才能进行通信，因此要慎重使用暂停时间参数（通常设置为0）。

   * 提供UART串口通信，UART速率从9.6K—345.6Kbps七级可调（缺省57.6Kbps）。

   * 模块工作电压：3.3V±5%；工作电流：<150mA；工作温度：-20—+70℃；模块尺寸：50*40mm；引脚数：10*2。
