字符叠加产品配套演示板

资料下载：用户手册

1. 概述

    CMV-OSDx演示母板与OSDx系列字符叠加模块配套使用以方便用户对芯片或模块进行测试和评估，目前支持以下几个系列和版本：

   * CMV-OSDM系列模块的V1.1及以上版本

   * CMV-OSDG系列模块的V1.2及以上版本

   * CMV-OSDH系列模块的V1.3及以上版本

   * CMV-OSDT系列模块的V1.0及以上版本

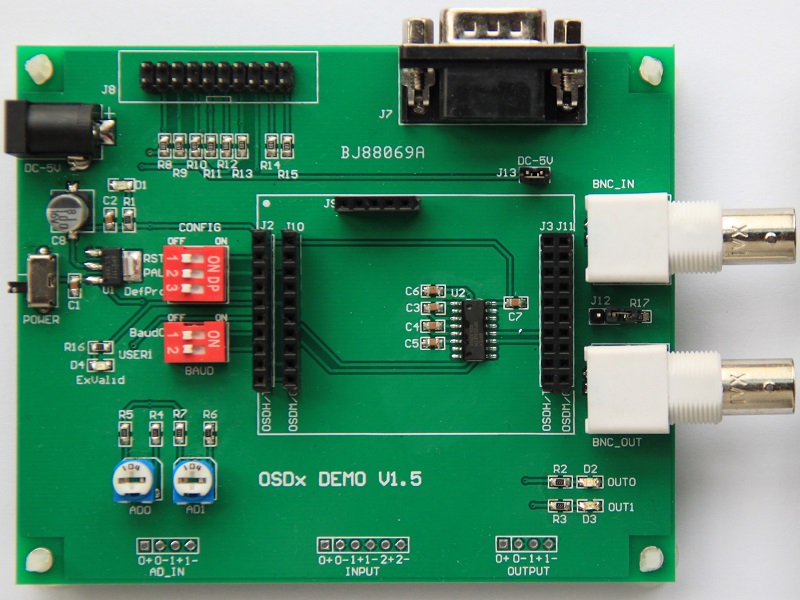

(OSDx模块演示母板)

2. 外部接口

    OSDx演示母板提供4类外部接口，分别描述如下（具体参考用户手册）：

   * 电源接口：使用内正外负插头，输入电压4.8—5.2V，电源至少能提供0.5A电流。

   * RS232串口：使用收/发交换的串口线连接计算机，配合相应芯片的管理软件使用。

   * 字符叠加模块接口：OSDH模块使用一组接口，OSDM和OSDG模块使用另一组接口。

   * BNC接口：一个视频输入、一个视频输出接口，均为空载2Vp-p信号
