VSD-HG 通用字符叠加模块

资料下载：VSD-HG用户手册、VSD-Hx芯片用户手册、计算机管理软件

1. 概述

   VSD-HG模块是以我们自主知识产权的VSD-Hx系列字符叠加芯片为基础开发的通用型字符叠加产品（以下简称OSD模块），本模块实现在PAL或NTSC制式的模拟视频信号上叠加显示文本字符、位图字符、绘制图形的功能，具有低电压（3.3V）、低功耗、体积小、工业级工作温度等特点，独创的虚拟屏幕技术能精确到像素级别控制、图层技术使文本和图形相互独立显示彼此不影响，内置GB2312汉字库降低用户成本和外围电路要求。

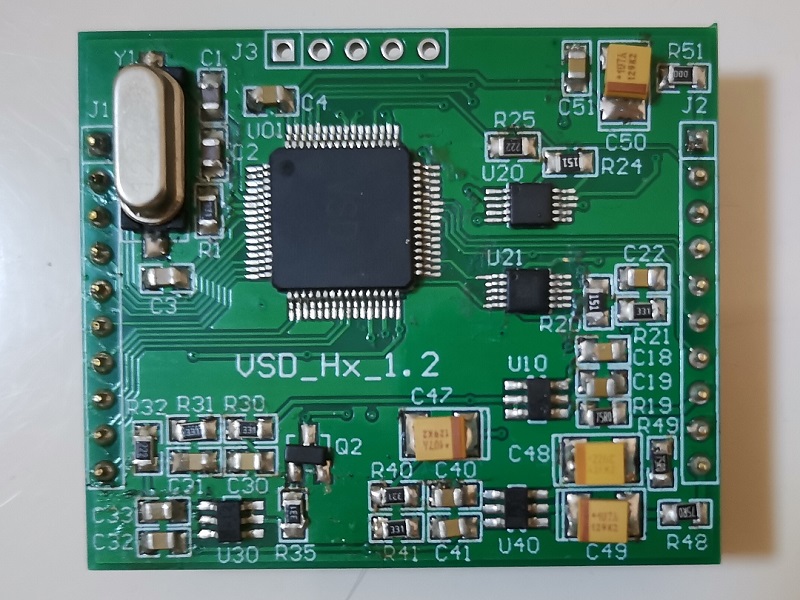

(VSD-HG模块)

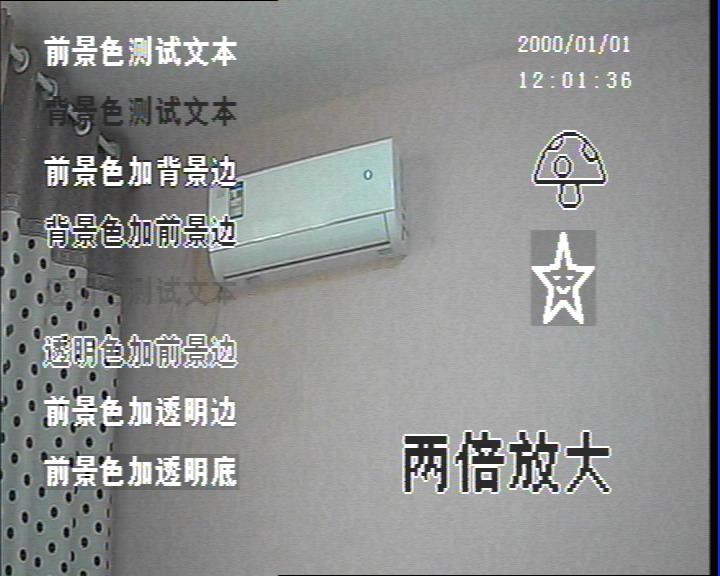

(标准字库，闪烁位图字符）

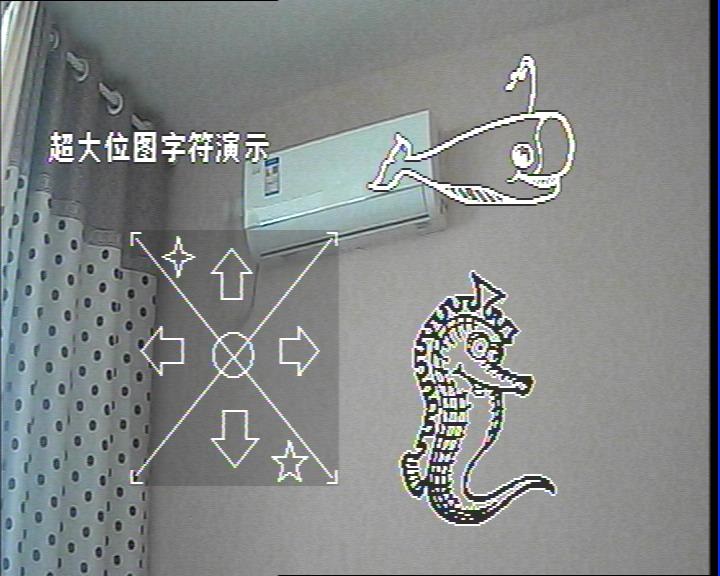

（超大位图字符，透明背景）

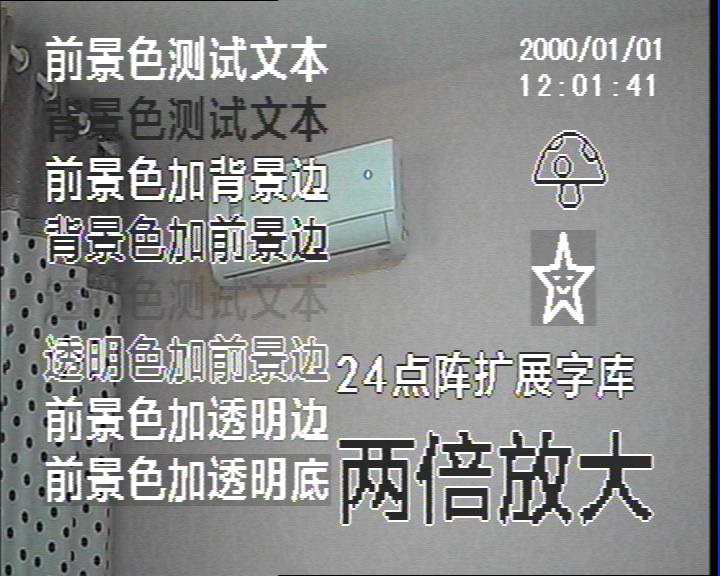

（扩展字库）

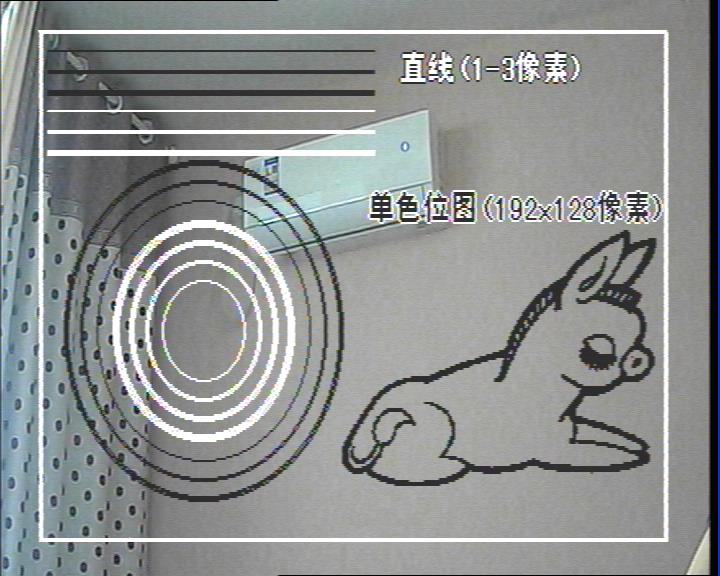

（图形绘制）

2. 功能特点

   * 实现在PAL或NTSC制式的模拟视频信号上叠加文本字符、位图字符、绘制图形的功能，在没有外部视频信号时能自动产生内部灰色视频信号。

   * 采用虚拟屏幕技术，将模拟视频映射成一个分辨率为384*256@PAL或384*240@NTSC像素的虚拟屏幕（占屏幕可视区域宽/高90%左右），用户可以在这个虚拟屏幕的任意位置叠加字符或图形。

   * 支持三种叠加显示颜色：前景色（白色）、背景色（黑色）、透明色。三种颜色组合成8种颜色模式：前景色、背景色、前景色加背景边、背景色加前景边、透明色、透明色加前景边、前景色加透明边、前景色加透明底。

   * 采用图层技术，支持字符层和图形层，其中字符层显示文本字符、位图字符等字符类信息，图形层显示直线/矩形/圆形等图形信息。字符层和图形层在显示或删除时不会相互影响。字符层支持三种颜色组合而成的8种颜色模式，图形层只支持前景色和背景色。

   * 模块有一个外部视频信号有效性指示输出引脚，该引脚一般用做内/外部视频切换控制。

   * 可以设置虚拟屏幕相对实际显示屏的水平偏移，用于微调叠加区域使之在各种显示屏的居中位置。

   * 支持日期时间功能，包括：日期时间的设置、叠加（日期和时间的叠加可独立控制）。

   * 支持文本字符串叠加，用于叠加一行文字信息。

   * 支持闪烁位图字符叠加，用于叠加一个用户自定义的闪烁位图字符，最多可以定义3个自动闪烁位图字符。

   * 支持字符层的区域填充或清除，用于填充或清除字符层的一个矩形区域（日期时间等自动刷新的信息不会被清除）。

   * 支持超大位图字符叠加，用于叠加一个用户自定义的超大位图字符（最大128*128像素）。

   * 支持图形绘制功能，包括：直线、矩形、圆形、单色位图的绘制与删除。

   * 支持外接6个开关实现脱机使用，即不需要串口通信也可控制6个文本字符串或不闪烁位图字符的叠加显示。

   * 支持16K字节的静态命令，静态命令由配套计算机软件下载，掉电不丢失，用于上电初始化配置或脱机使用。

   * 支持两种字库（不能同时使用，只能选择一个字库使用）：

     1、标准字库：小字体6*12点阵ASCII、大字体8*16点阵ASCII和16*16点阵GB2312汉字（默认字库）。

     2、扩展字库：小字体8*16点阵ASCII、大字体16*24点阵ASCII和24*24点阵GB2312汉字。

   * 支持3.3V的UART串口通信，通信速率由上电时特定引脚决定，可设置为9600bps、38400bps、115200bps、230400bps。支持模拟视频制式的设置（PAL或NTSC），由上电时特定引脚决定。

   * 支持一路视频输入和两路叠加后的视频输出。

   * 模块工作电压：3.3V±5%；工作电流：<80mA@3.3V；工作温度：-40℃—+85℃；尺寸：45mm*38mm；引脚数：10*2。
